产品介绍

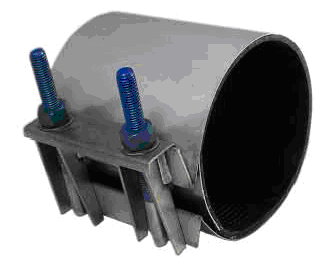

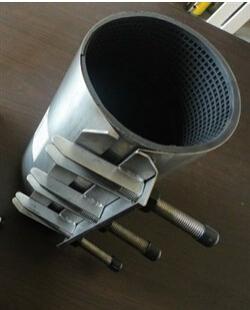

史密斯—布莱尔全周全不锈钢修补抱箍能够对管径≤300mm的管道几乎所有损伤进行有效、经济、快捷、持久修补方法。

史密斯—布莱尔抱箍接头采用优质不锈钢，具有优良防腐性能，达到市场上前所未有的高性价比。

材料技术规范

扎带：304不锈钢

锁定件：304不锈钢

固定板;304不锈钢

密封圈：丁腈橡胶(Buna N)化合物，具有优良的储存和工作性能，防水，能够抵抗议酸、碱、多数（脂肪族）烃和许多其它化学物质，额定温度范围：-28.9℃-82.2℃。

特殊用途或其它使用温度须向生产商咨询。

架接板：不锈钢制，平整贴合在密封圈中。

螺栓：高强度低合金碳钢，重质半抛光六角碳钢螺母。可选择304不锈钢螺栓配含氟聚合物镀层螺母。

注：用在高密度聚乙烯管上须使用带弹簧垫圈的抱箍。材料技术规范可能发生更改。

安装说明PE(聚乙烯)管道（不适用于气体管道）型号：2261单扎全周修补抱箍

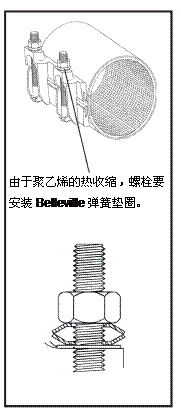

安装聚乙烯管道安装必须采用Smith-Blair Belleville垫圈(P/N 150115-000)。使用其他类型的弹簧垫圈可能会导致产品无法正常使用。

第1步

彻底清洁要安装抱箍的管道。

第2步

若条件允许，在距离破损区域中心一定距离的管道上做参考标记。

第3步

把抱箍安装在管道上，放在受损区域中间。密封圈垫放在最上面。

第4步

把密封圈垫塞到适当的位置，与锁定件手柄相啮合。把中心螺栓与下垂锁定件相啮合，并把手柄拉紧。

(注：如果管道表面是湿的或涂上了润滑油，可以在受损区域旁安装抱箍，并滑入恰当位置。)

第5步

转动抱箍，确保密封圈位于适当位置，找准螺栓和螺母的位置，以方便旋紧。

第6步

把螺栓按中心向外的次序依次旋紧。通常中间的螺栓拧紧后，泄露就会停止或缓解，从而使接下来的安装更为便捷。

第7步

充分旋紧螺栓，泄漏停止后，依次测量从参考标记（第2步中的另一边）到抱箍中心的位置，检查抱箍是否安装受损区域的恰当位置。如有必要，松开螺栓，重新确定抱箍的位置。

第8步

再次检查是否旋紧，尽可能使各螺栓扭矩保持一致。

不要超出列出的螺栓扭矩：

n 外径小于89mm – 33.9牛顿米（3.46公斤米）

n 外径大于100mm – 61.02牛顿米（6.22公斤米）

在聚乙烯管道上安装本产品的范围局限于30mm – 350mm、聚乙烯管道额定标准尺寸比率约为17。
